整體葉輪是渦輪式發動機、渦輪增壓發動機的核心部件。它在能源動力、航空航天、石油化工、冶金等行業中均有廣泛的應用，是具有代表性的，且造型比較規范的、典型的通道類復雜零件。其型面的加工手段、加工精度和加工表面質量直接影響發動機的空氣動力性能和機械效率，對發動機性能有決定性的影響。整體葉輪因其曲面的復雜性和加工精度高，使其成為典型的難加工零件。隨著市場對渦輪發動機的需求越來越大，實現整體葉輪的高效加工也愈發必要。目前整體葉輪常見的材料有鋁合金、鈦合金、不銹鋼等。葉輪加工的復雜性主要在于葉片的曲面造型很復雜，五軸數控銑削加工柔性好,加工效率高,適用廣泛,是整體葉輪加工常用的方法之一。根據葉輪的曲面形狀的不同，在數控機床上加工時通常采用兩類方法,分別為點銑法和側銑法。由于整體葉輪的形狀比較復雜，葉片的扭曲大，加工極易發生干涉，因此其加工的難點在流道、葉片的粗、精加工。在整體葉輪的數控加工過程中，為了盡量減少由于刀具引起的過切和干涉，且在加工較窄流道時刀具仍能有較好的剛性。

為了使葉輪滿足氣動性的要求，葉片常采用大扭角、根部變圓角的結構，這給葉輪的加工提出了更高的要求。整體葉輪加工技術要求包括尺寸、形狀、位置和表面粗糙度等幾何方面的要求，也包括機械、物理和化學性能的要求。葉輪葉片必須具有良好的表面質量，精度一般集中在葉片表面輪轂的表面和葉根表面,表面粗糙度值應小于Ra0.8μm。為了滿足上述要求，整體葉輪在加工過程中常會遇到以下幾種問題：①整體葉輪流道較窄，葉片相對較長，剛度較低，屬于薄壁類零件，加工過程極易變形。在加工過程中，由于自身結構和外部切削力的作用，流道的入口和葉片上端會產生震紋。為了保證整體葉輪的表面質量，需要刀具有足夠剛性、合適的鋒利程度還能有足夠的排屑空間。②流道最窄處葉片深度遠遠超過刀具直徑，相鄰葉片空間極小，在清角加工時刀具直徑較小，刀具容易折斷。③整體葉輪曲面為自由曲面，流道窄，葉片扭曲比較嚴重，并且有明顯的后仰趨勢,加工時極易產生干涉，加工難度較大。有些葉輪由于有副葉片，為了避兔干涉，要分段加工曲面，因此，保證加工表面的一致性也有困難。④考慮到整體葉輪在實際工作中高速旋轉，轉速達10000-50000轉，要防止震動并降低噪聲，既要節約加工節拍，又要保證切削的平穩性和對稱性。

要求

葉輪加工對加工工具的要求主要在：

1.避干涉性能好

2.剛性好，不振刀，不掉刀

問題

在五軸加工中心上對葉輪進行銑削加工時，主要需要改善以下幾個問題：

1.切削效率低，無法提高切削效率；

2.振刀，在加工過程中，由于動態切削受力不均，極易產生振刀現象；

3.掉刀，在加工過程中，會出現刀具被不知不覺拔出的現象，從而會造成過度銑削，導致零件報廢。

目前在整體葉輪加工領域，熱裝刀柄以其顯著的避干涉優勢獲得使用者青睞。然而因?yàn)闊嵫b刀柄自身結構過剛，無法減少或消除加工中產生的振動；且隨著使用時間增加，刀柄本身夾持力會逐漸減小，因而產生掉刀現象使得零件質量無法合格。正是由于夾持的不穩定性，切削參數很難提高，切削效率受到桎梏。

思路

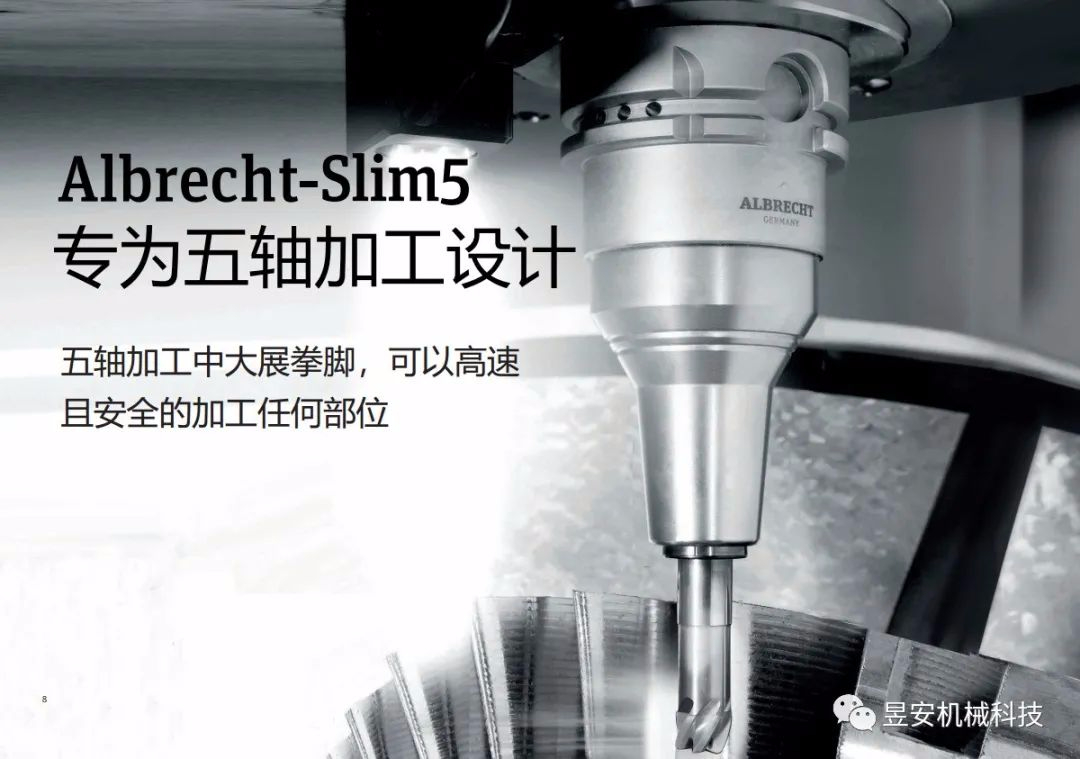

APC刀柄因其蝸桿驅動式機械結構而具有超強的夾持力以及優越的抗振性能。同時它的避干涉性能不輸于熱裝刀柄。通過使用APC刀柄解決掉刀隱患，改善加工質量，同時提高加工效率，縮短加工時間，提高產能，是整體葉輪加工領域工藝優化的新思路。

夾持直徑范圍：

夾持直徑范圍：2-14mm或2-20mm

總長度 120 mm

(以HSK63 + BT40為例,A為主軸端至刀柄前端)

可配置帶銷夾緊套，

絕對安全可靠4.5°極小錐度

精度高、阻尼性能好

理想的力矩傳遞

刀具內部冷卻液壓力高

100bar時依然100%無冷卻液泄漏

可通過增加外部冷卻設備以達到?jīng)_洗效果

實驗對比

機      床：某國產五軸加工中心

刀      具：16mm硬質合金銑刀

冷卻方式：外部冷卻

工件材料：鈦合金F300

熱裝刀柄 VS 蝸桿驅動式APC刀柄

用熱縮刀柄夾持直徑為16mm的硬質合金銑刀，在五軸加工中心上做動態銑削，冷卻方式為外冷。一個標準產品九個葉片，每個葉片加工耗時約85分鐘，九個葉片約加工765分鐘，每加工三個葉片換一把銑刀。在設備及刀路狀況完全不變的狀況下，用APC刀柄去代替原本使用的熱裝刀柄，并且提高切削參數，以達到提高效率的目的。

使  用  效  果：

1. 使用APC刀柄以后，加工效率提高近38%，刀具損耗并無明顯變化。

2. 使用APC刀柄以后，無掉刀現象發生。

3. 使用APC刀柄以后，在提高加工參數的狀況下，振動也得到明顯減弱。
