在航空制造、汽車車身部件制造和測量領域，常常需要對不規則表面提供高精度的支承，德國KOSTYRKA公司的柔性支承單元可以提供良好的解決方案（圖1）。

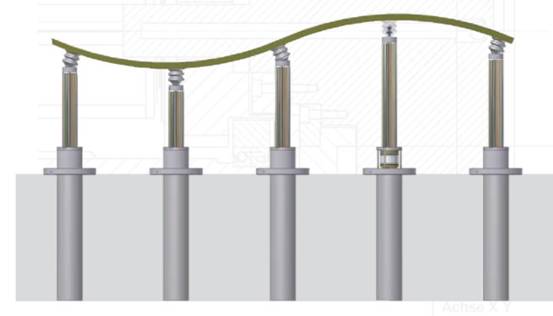

圖1 用于曲面支承的柔性支承單元
圖1中每個夾緊單元的支承桿的伸出長度在大范圍內自由調節，并借助于Kostyrka鎖緊套鎖緊。復雜曲面工件被安裝在支承桿上端的真空吸附裝置可靠夾持，夾具可以自行適應工件曲面，且不會使工件變形。
| 排氣孔4用來排出塑料套5和外殼構成的油腔中的空氣，油腔的密封通過密封圈2實現。
此項技術被應用于機翼加工的夾持，如波音飛機就成功用于60米長的工件，適應曲面的變化，每個制成桿行程可達800mm。由于采用矩陣式、自適應機構，增加零件夾持點，且?jiàn)A持力適當、可靠，最大限度地減小零件變形。

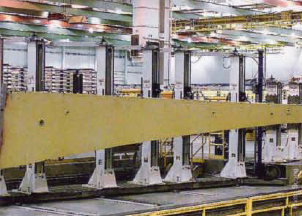

圖3 UHF夾具用于波音飛機的機翼夾持，它可以 可靠地支撐到工件的各個型面部位。
|
柔性支承單元的工作原理

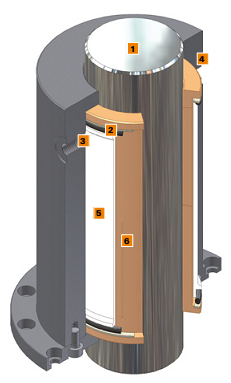

圖2 鎖緊裝置的工作原理圖 1－被夾件， 2－密封圈， 3－進油孔， 4－排氣孔， 5－塑料套， 6－金屬?gòu)椥蕴住?
圖2是鎖緊裝置的工作原理圖。壓力油從進油孔3進入塑料套5和外殼構成的油腔，油壓作用在塑料套上，使塑料套產生徑向變形而收縮，進而將塑料套承受的油壓傳遞給金屬?gòu)椥蕴?，使金屬?gòu)椥蕴资湛s而抱緊被夾件1（軸） 。由于金屬?gòu)椥蕴?是徑向均勻收縮，可以實現很高的重復夾持精度。 | 具體到單個支承單元，其形式如圖：
圖4采用電機＋滾珠絲杠驅動的柔性支承單元
圖3是采用電機＋滾珠絲杠驅動的柔性支承單元，通過電機帶動滾珠絲杠驅動支承桿上下移動，支承桿運動的重復定位精度可達幾個μm。圖中二個柔性支承單元是串聯安裝的。
當然，曲面支承單元不僅止適合機翼型面的夾持，如船用螺旋槳、薄壁鋼板加工等諸多應用領域也在很好地發揮著功效，不斷為客戶所認識。 |
